ポストテンション定着具
ケーブル構成
本工法の特長は、PC鋼より線φ12.7㎜およびφ15.2㎜を1本から55本まで使用することにより、1ケーブル当りの導入力(降伏荷重×90%)を140 kNから10,989 kNまで任意に選択することができ、わが国で使用されているPC定着工法の中では最大の導入力を持っていることです。シングルストランド工法としても、φ12.7、φ15.2、φ17.8、φ19.3、φ21.8、φ28.6㎜まで対応できます。
また、高強度PC鋼材、防錆被覆PC鋼材、プレグラウトPC鋼材など多種多様なPC鋼材を定着可能です。
VSL工法の大容量ケーブルを用いることによって、ケーブルの配置、定着具の配置をコンパクトに行うことができ、偏心量を大きくとることが可能となり、大きな導入力を要する橋梁、建築にその有効性を発揮します。
![VSL工法緊張導入力](../../images/post-img01.jpg)

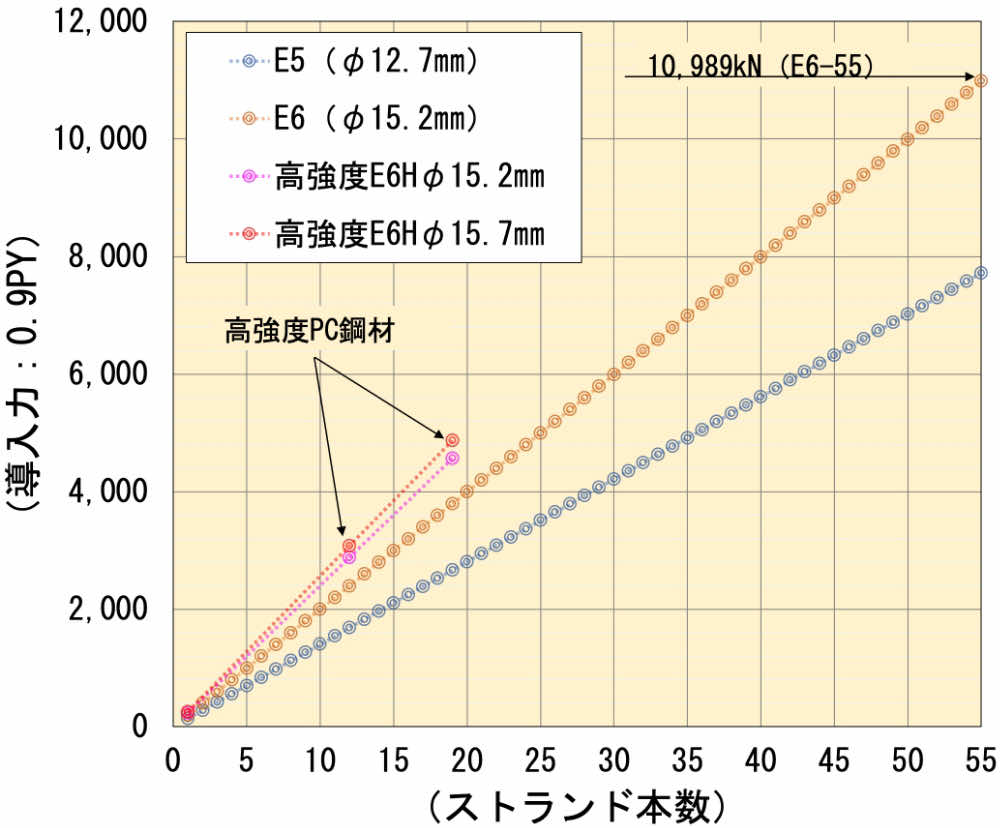

VSL工法緊張導入力

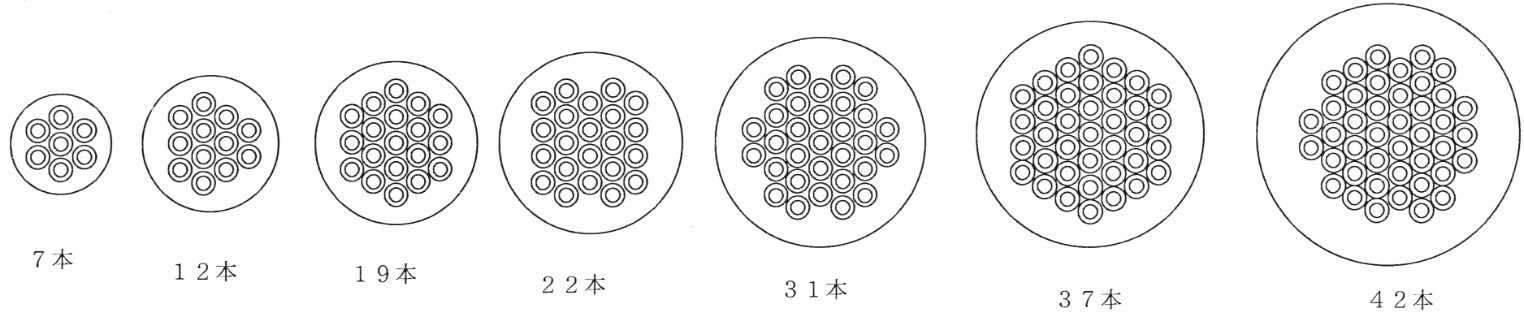

代表的なケーブル構成
内ケーブル定着具
緊張定着具

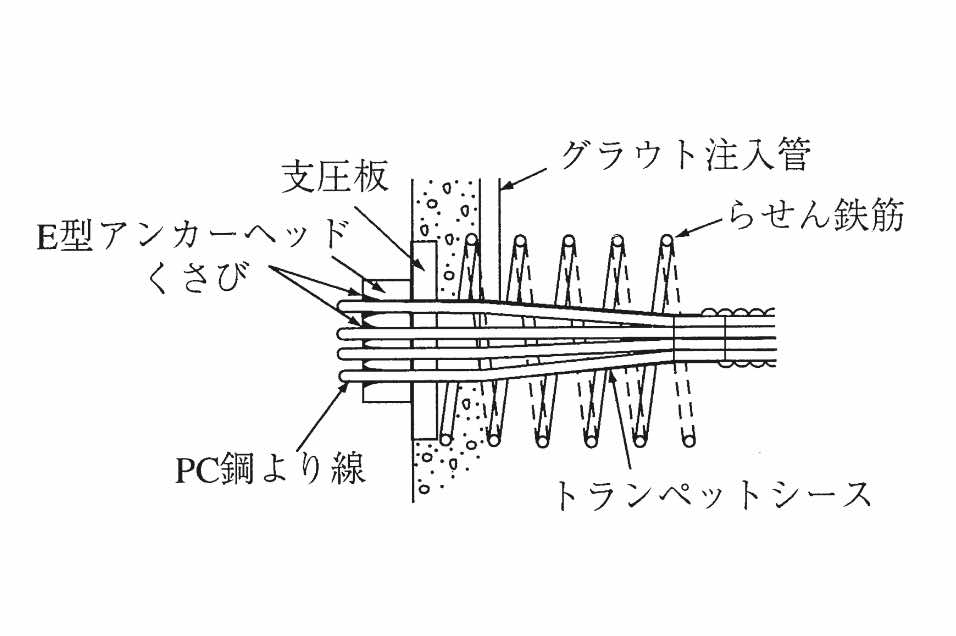

![Eタイプ定着具](../../images/post-img03.jpg)
Eタイプ定着具
![GCタイプ定着具](../../images/post-img04.jpg)

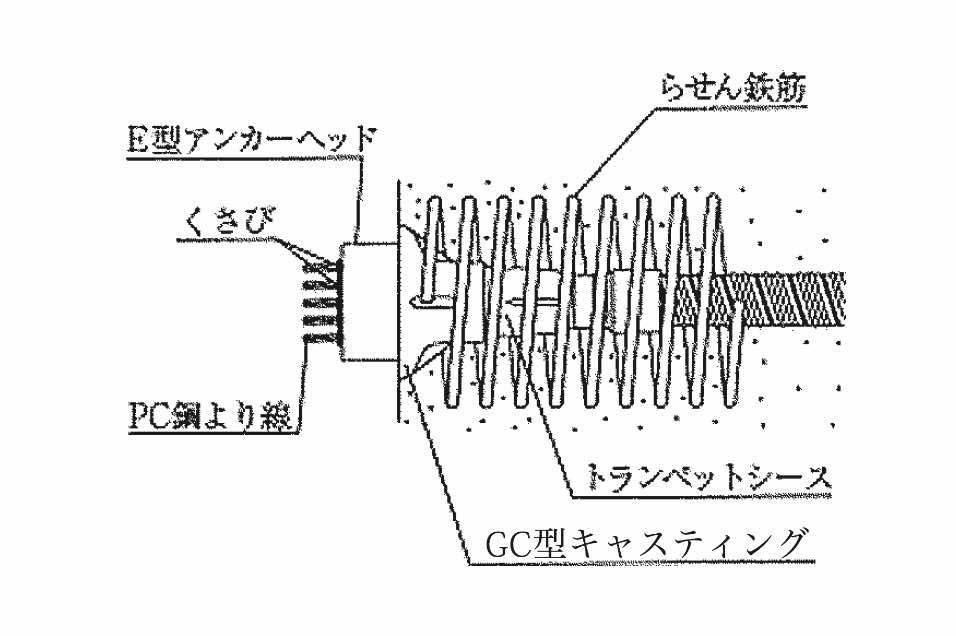

GCタイプ定着具
![SCタイプ定着具](../../images/post-img05.jpg)

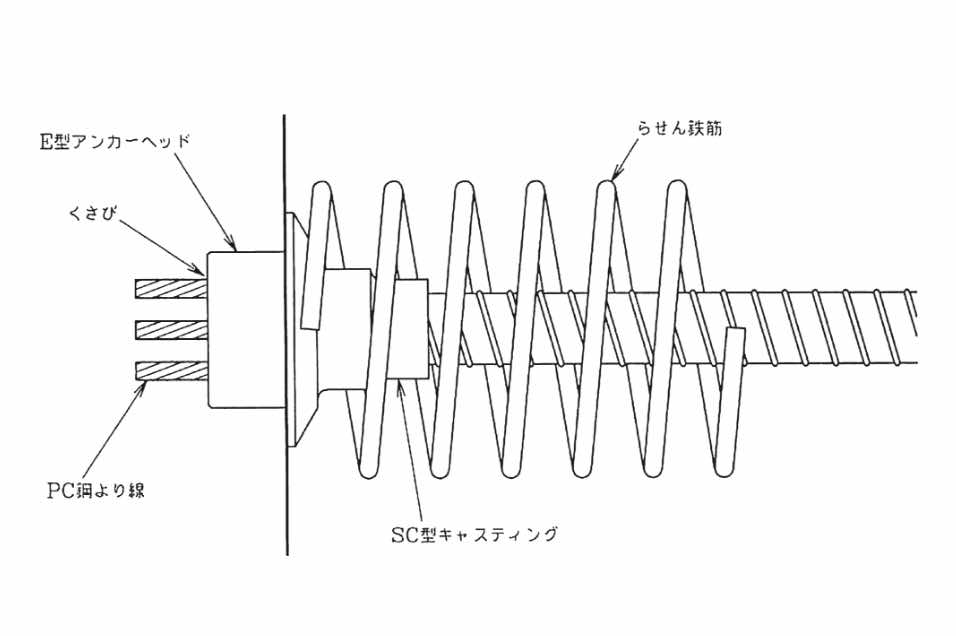

SCタイプ定着具
![ERタイプ定着具](../../images/post-img06.jpg)

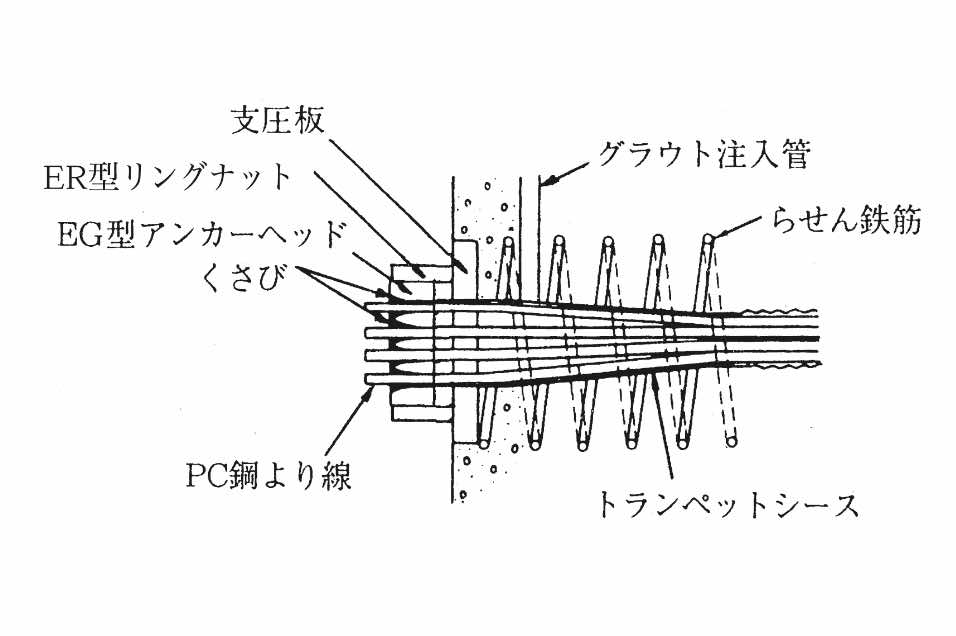

ERタイプ定着具
固定定着具

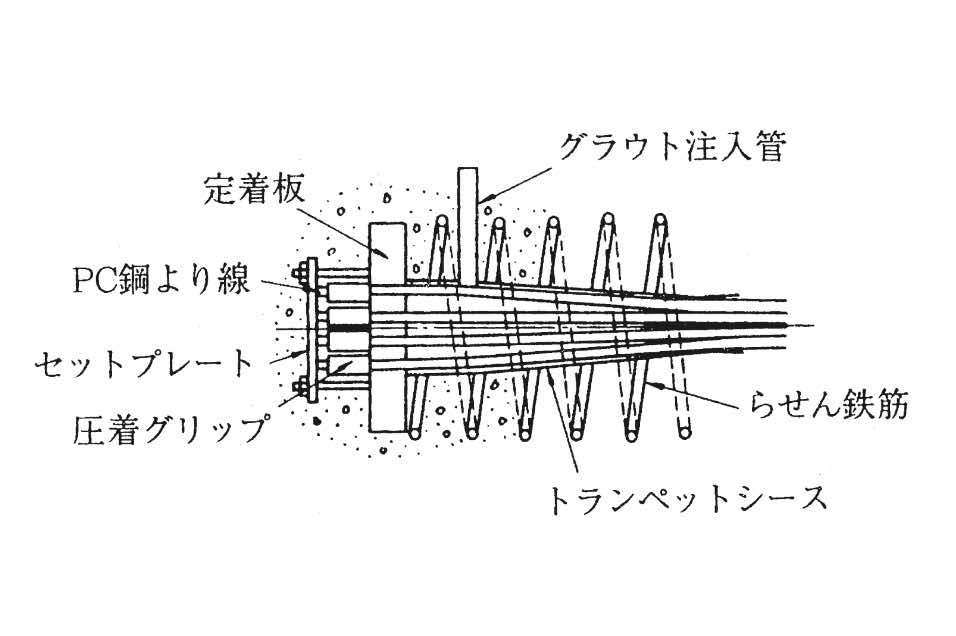

![Pタイプ定着具](../../images/post-img07.jpg)
Pタイプ定着具

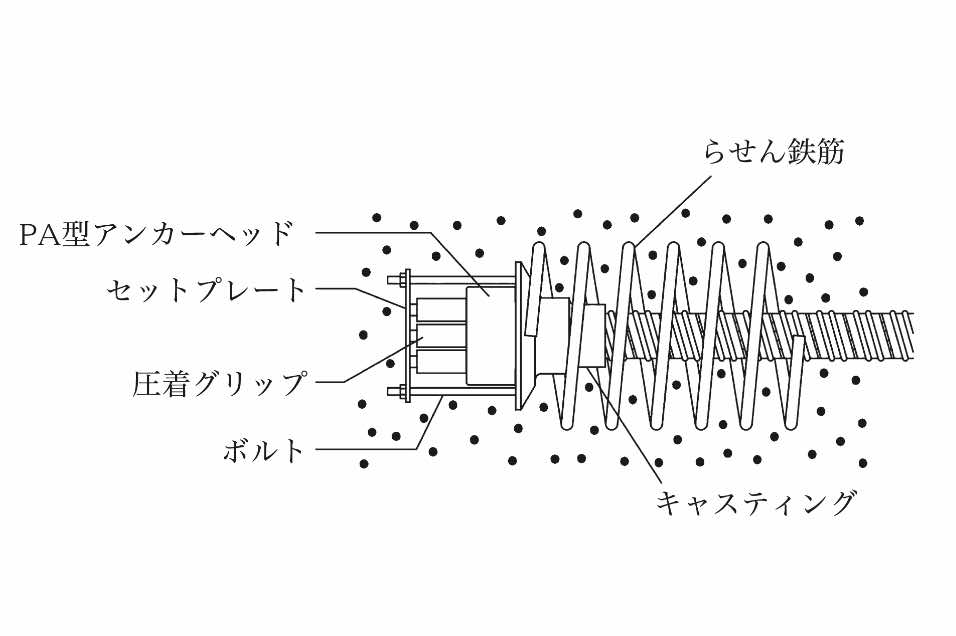

![PAタイプ定着具](../../images/post-img08.jpg)
PAタイプ定着具

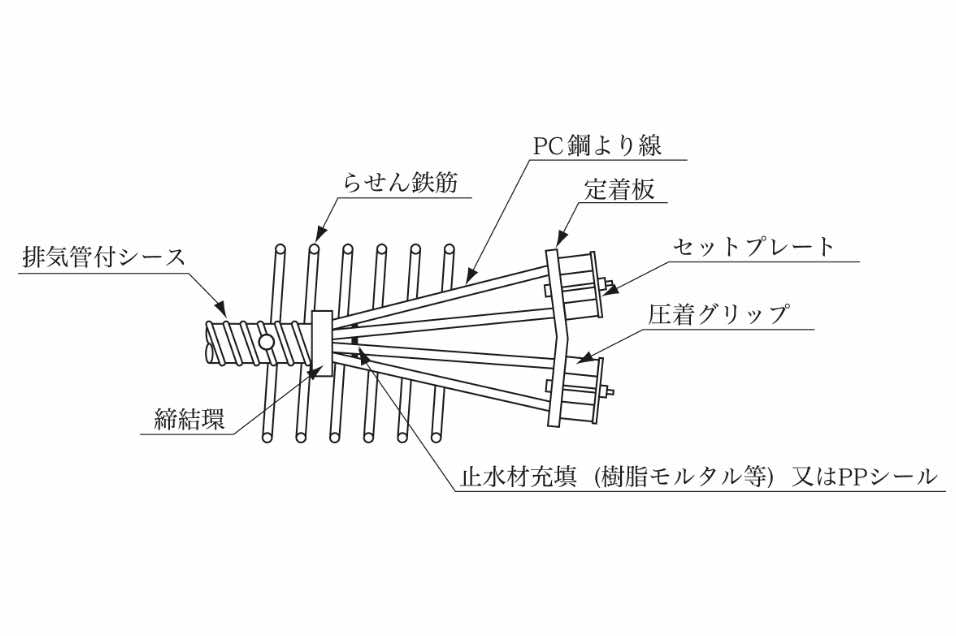

![PPタイプ定着具](../../images/post-img09.jpg)
PPタイプ定着具

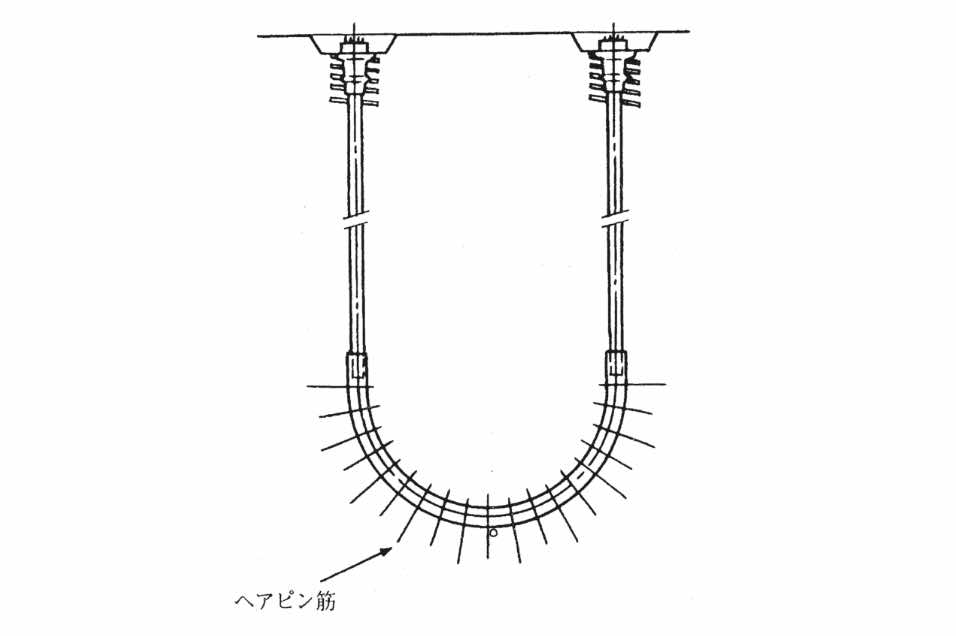

![Lタイプ定着具](../../images/post-img10.jpg)
Lタイプ定着具
接続具
![Kタイプ接続具](../../images/post-img11.jpg)

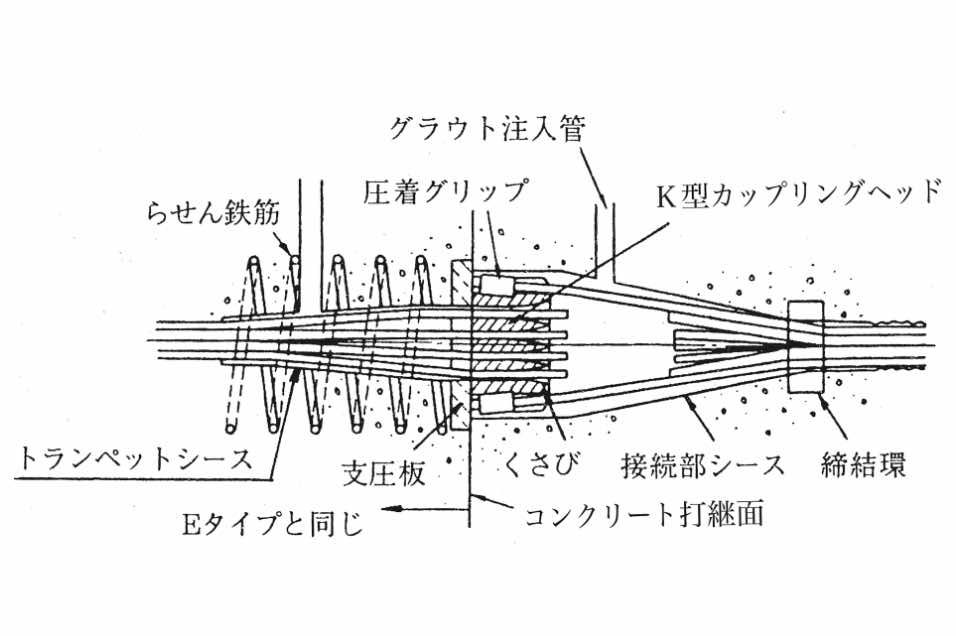

Kタイプ接続具
![KCタイプ接続具](../../images/post-img12.jpg)

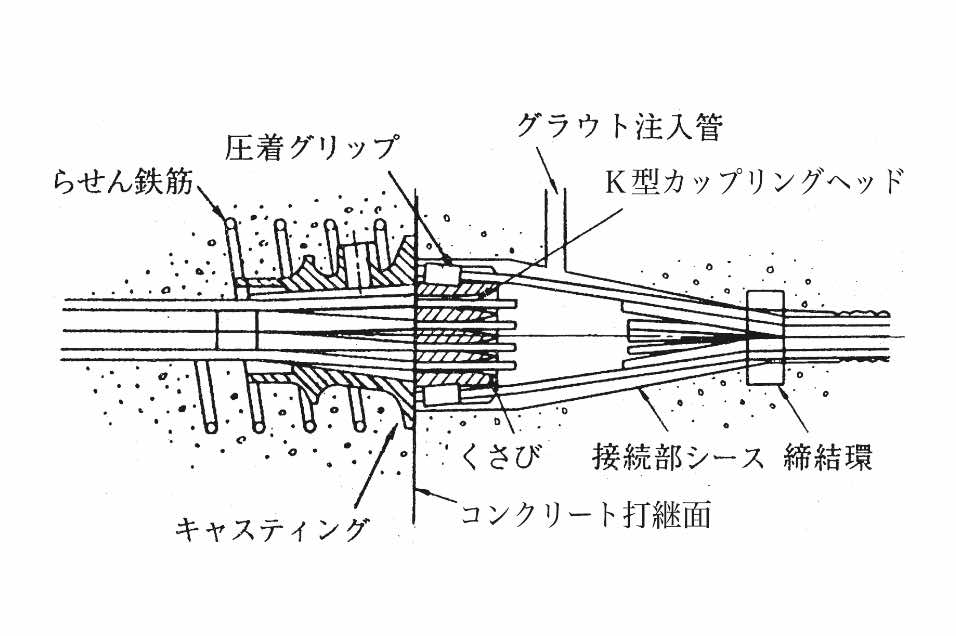

KCタイプ接続具

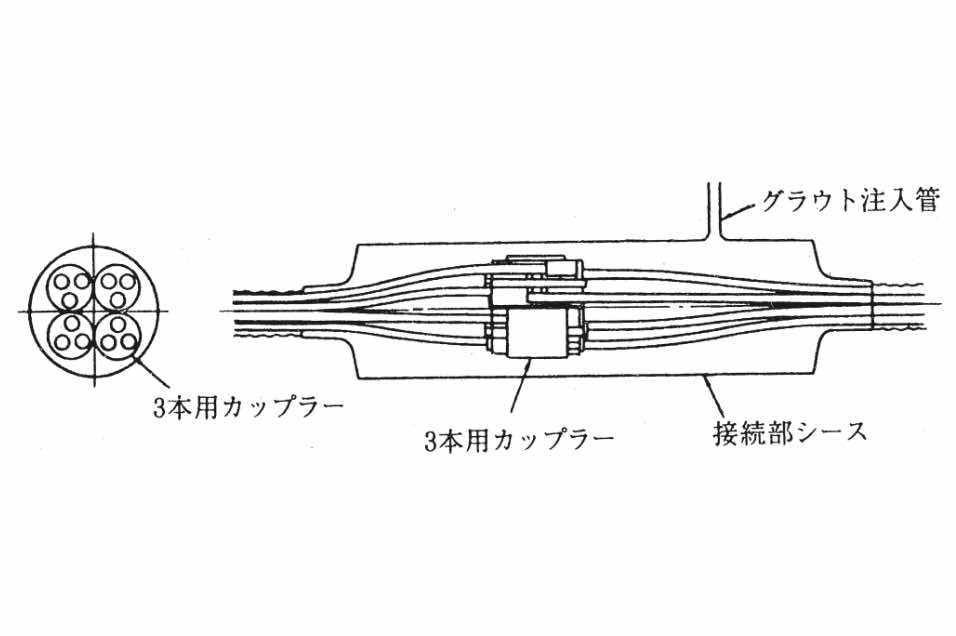

![Vタイプ接続具](../../images/post-img13.jpg)
Vタイプ接続具
![Zタイプ接続具](../../images/post-img14.jpg)

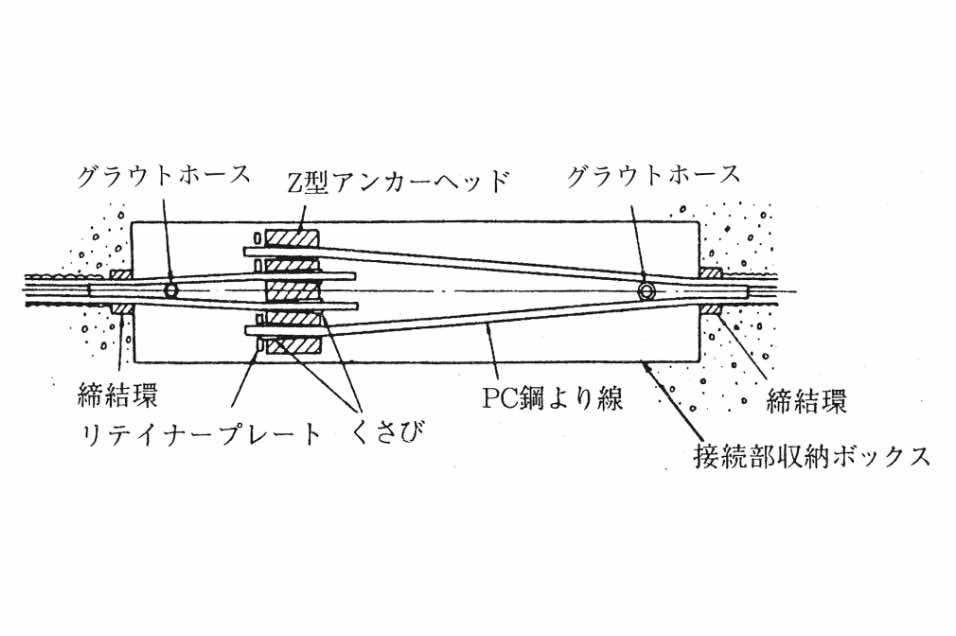

Zタイプ接続具
横締ケーブル定着具
![Eタイプ定着具](../../images/post-img15.jpg)

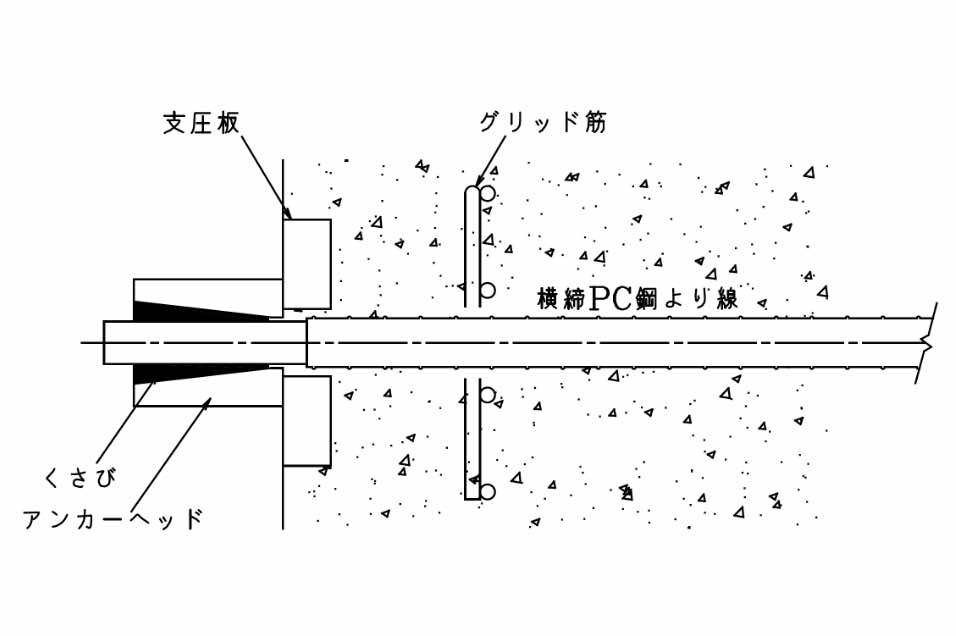

Eタイプ定着具
![SEタイプ定着具](../../images/post-img16.jpg)

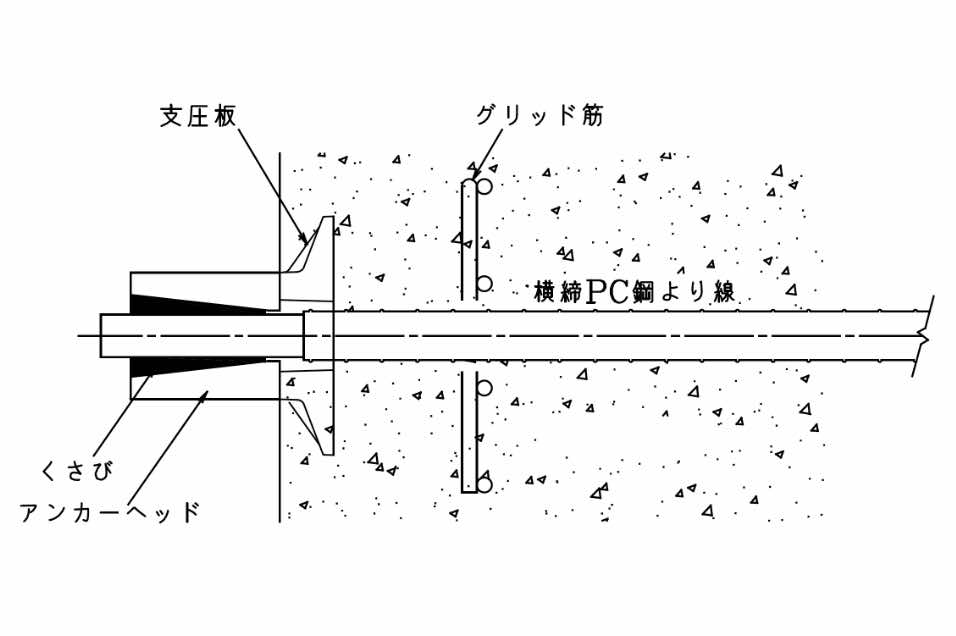

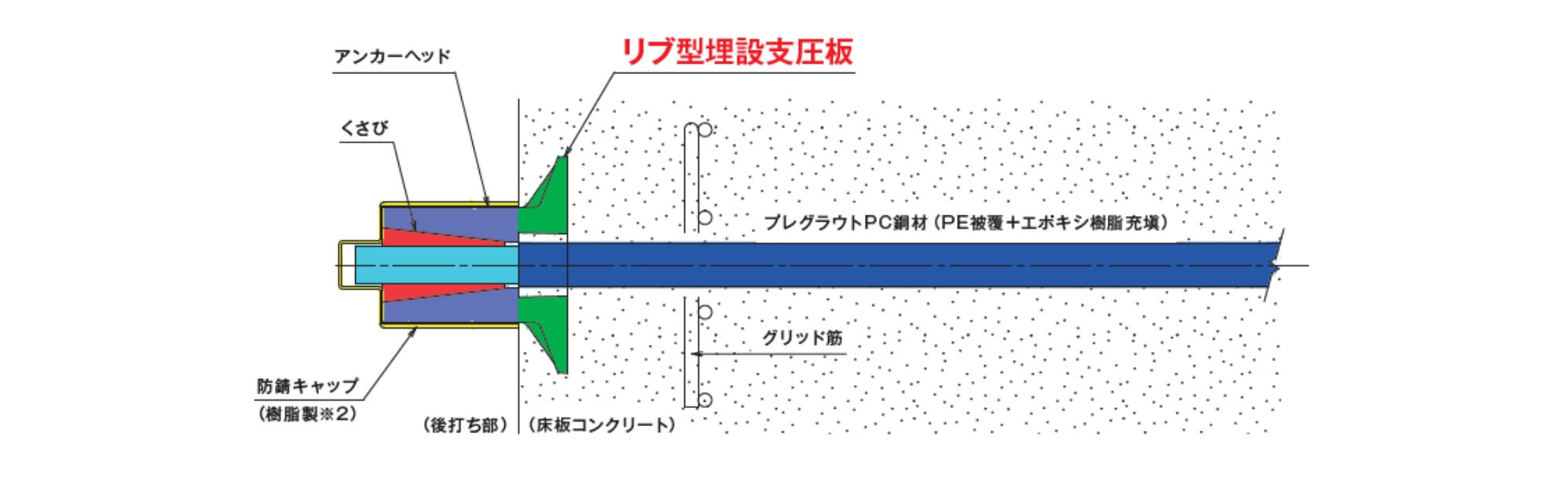

SEタイプ定着具

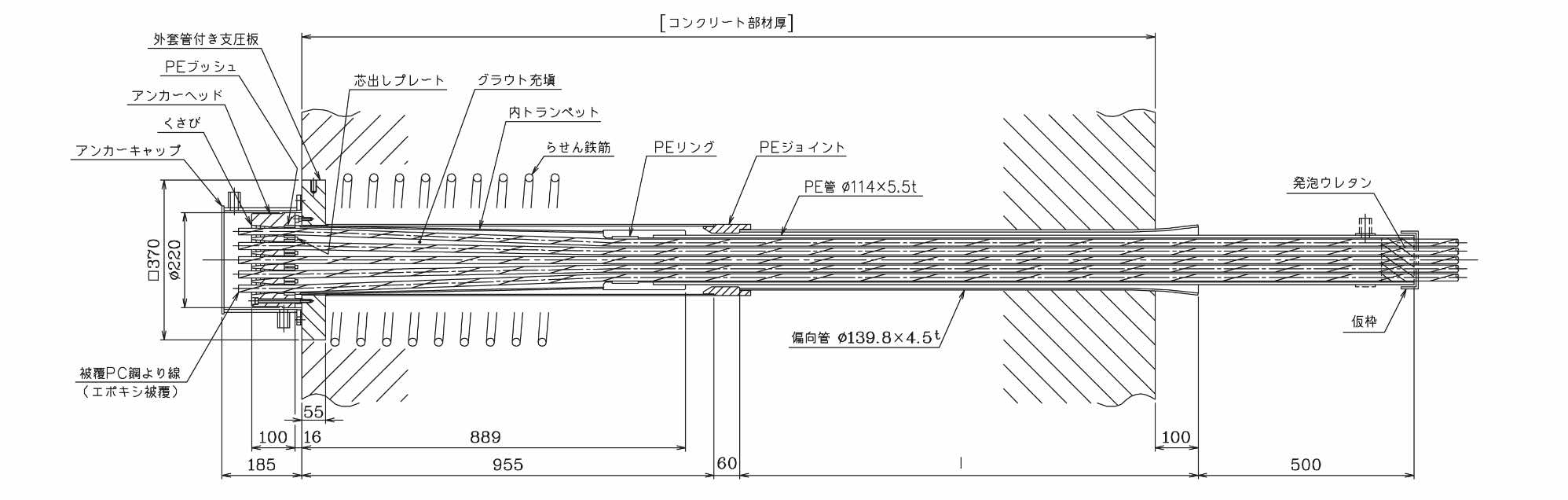

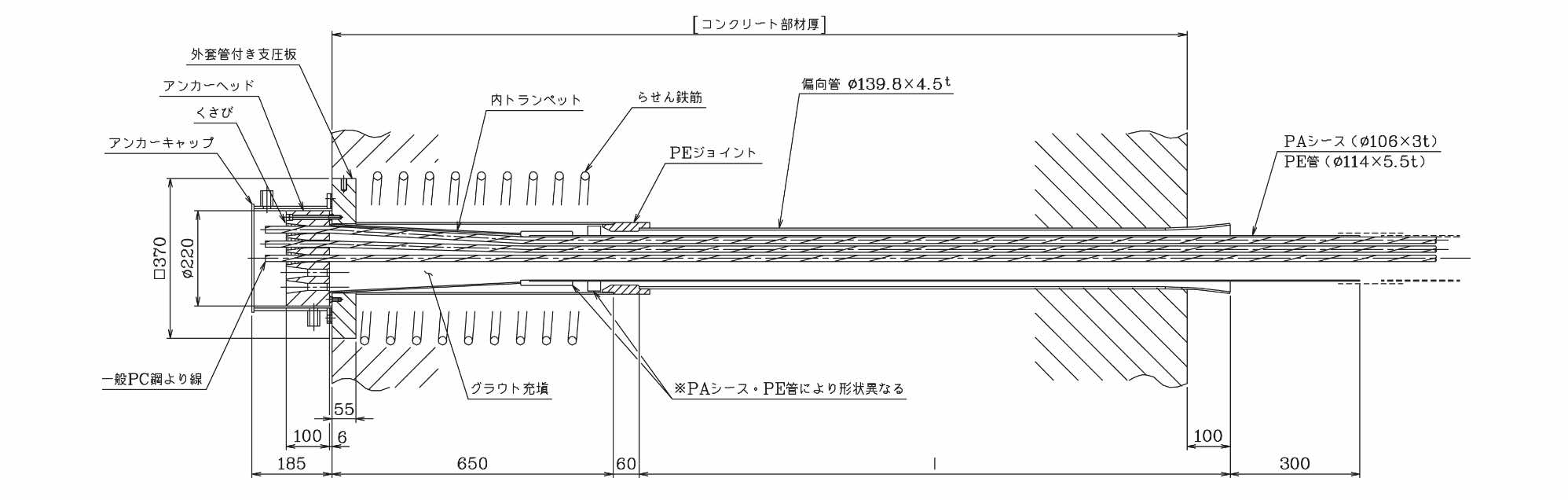

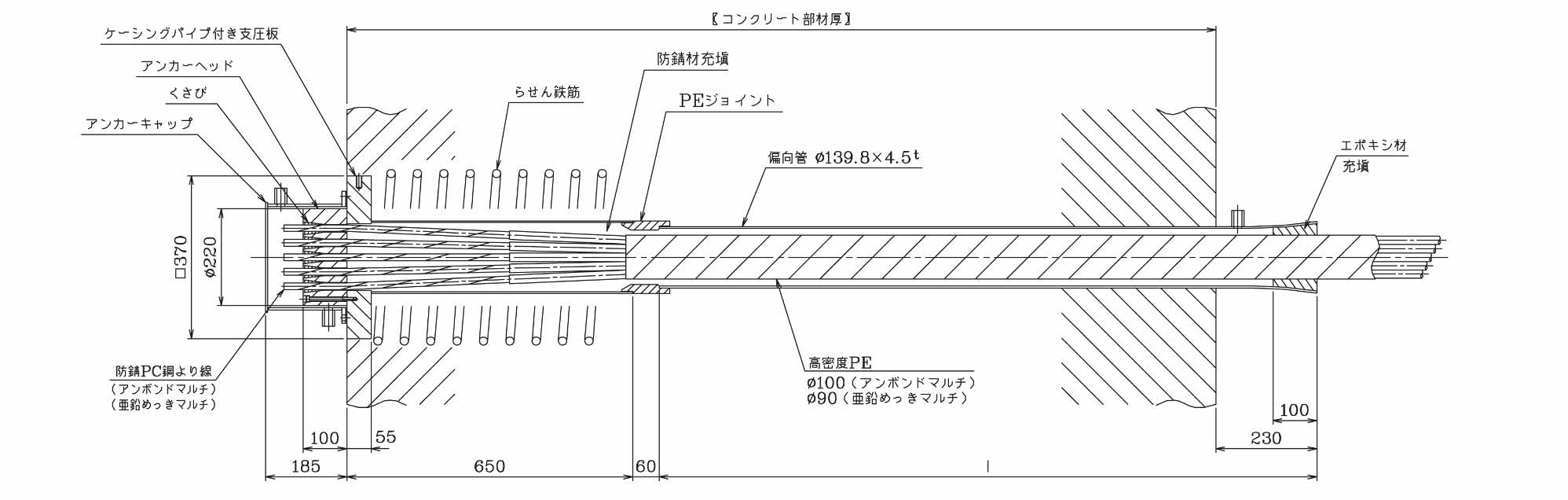

外ケーブル定着具
主なタイプを以下に示します。
グラウトキャップ
![樹脂製グラウトキャップ(非耐圧)](../../images/post-img20.jpg)

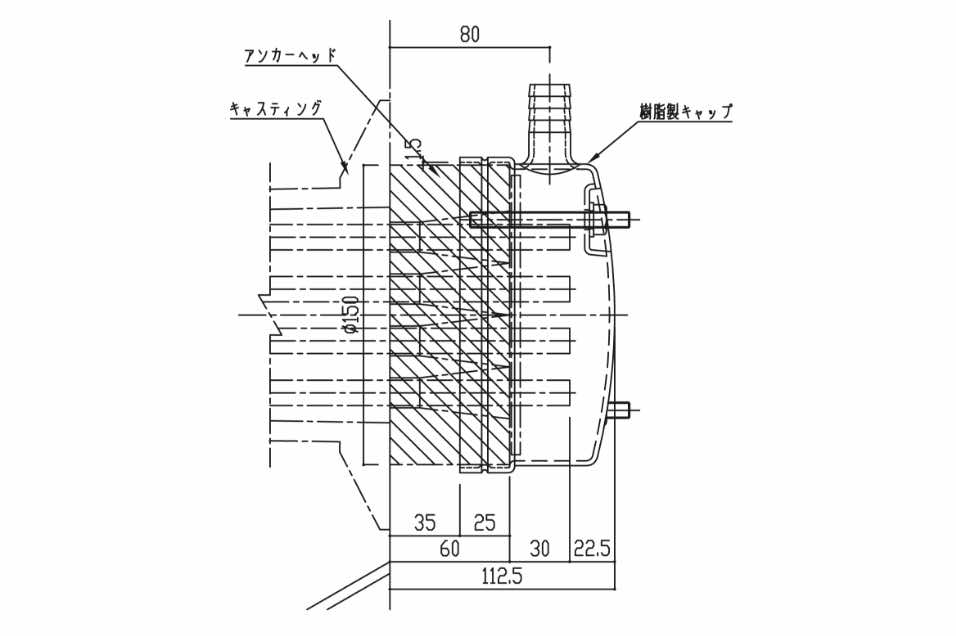

樹脂製グラウトキャップ(非耐圧)

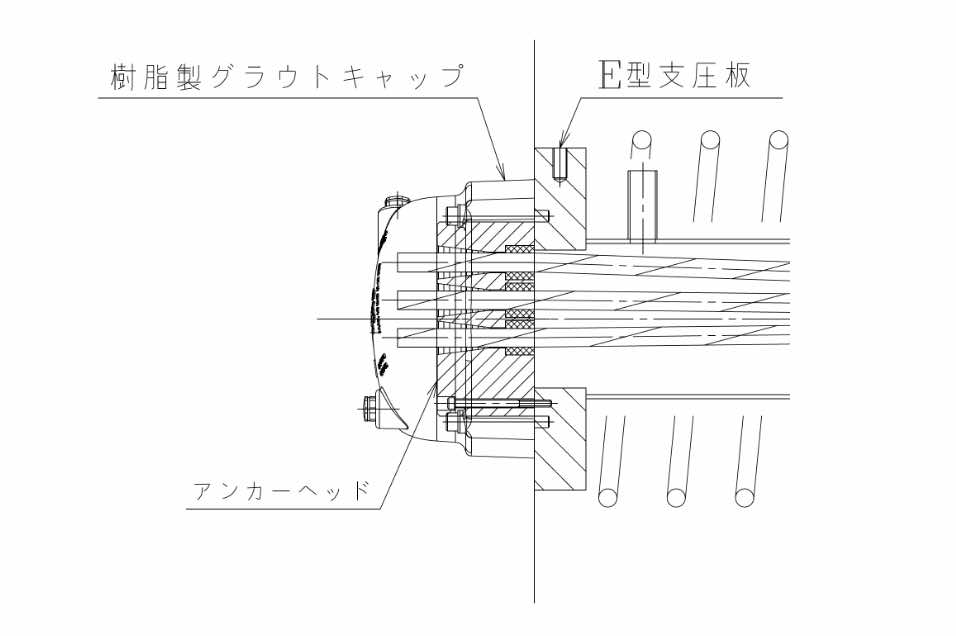

![樹脂製グラウトキャップ(耐圧)](../../images/post-img23.jpg)
樹脂製グラウトキャップ(耐圧)
![鋼製グラウトキャップ(耐圧)](../../images/post-img21.jpg)
鋼製グラウトキャップ(耐圧)

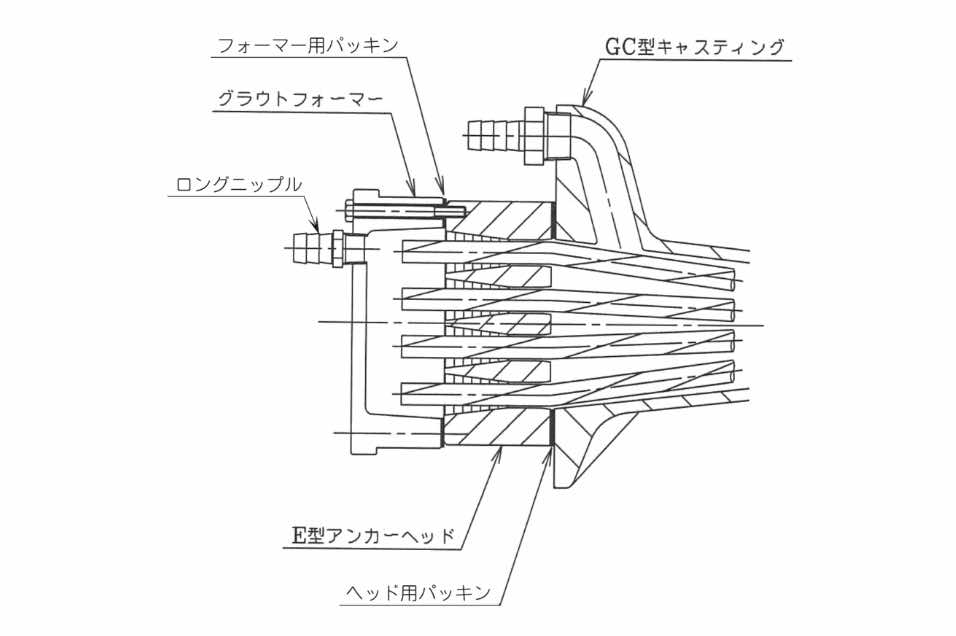

![転用型鋼製グラウトキャップ(耐圧)](../../images/post-img22.jpg)
転用型鋼製グラウトキャップ(耐圧)
